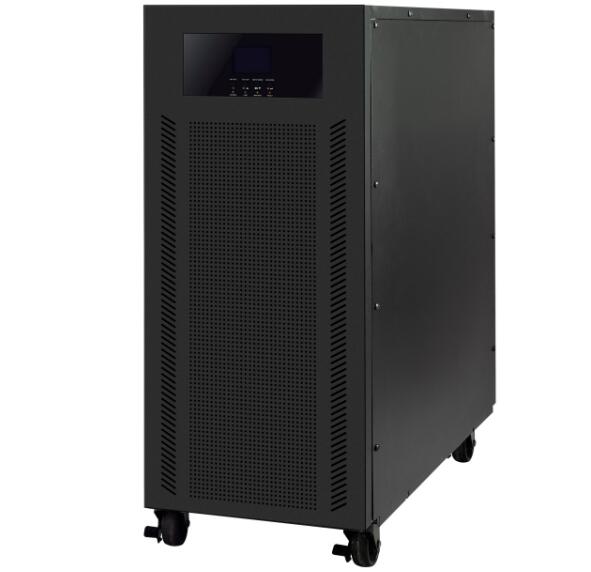

产品名称：10-40KVA
产品信息：
TD系列UPS性能可靠、稳定、人性化、操作简单。特别适合金融、电信、政府、交通、制造、教育等行业的设备。1、先进的DSP数字化控制技术
TD系列UPS性能可靠、稳定、人性化、操作简单。特别适合金融、电信、政府、交通、制造、教育等行业的设备。
1、先进的DSP数字化控制技术
采用先进的数字化控制技术，提高机器的稳定性和可靠性。ECO功能最大化的为客户节省使用成本。
2、大屏幕LCD+LED中英文显示
LCD+LED完美组合，中英文显示，显示内 容丰富易懂，双显示更显可靠性及人性化。
3、双路交流电源输入3C
主路交流输入电源与旁路交流输入电源可以采用两组来自不同电网的输入。
4、并机功能
支持3台UPS并联冗余（选项）。
5、带载能力强
采用带输出隔离变压器的全桥拓扑，带载能力、抗冲击能力更强。输出负载功率因数为0.8。
6、充电电流可设置
用户可以根据电池容量在LCD上自由设定合适的充电电流（1~25A）。
7、电池管理功能
主要包括电池故障检测、电量不足，电池丢失等常规功能。
8、频率和相序自适应系统
输出频率可以根据市电频率自动设置为50Hz或者60Hz；
输出相序可以根据输入相序自动跟踪锁相。
9、保护和告警功能
具有多种告警方式，可通过声、光、LCD、输出接点等进行及时提示；具有输出短路、输入过压，电池反接等保护功能。
10、强大的面板设置功能
输入频率：40~60Hz/50~70Hz
输出电压：200/208/220/230/240Vac (相电压)
输出频率：50Hz/60Hz
充电电流：1~25A
电池放电时间
定时开机
定时关机
工作模式：ECO 、EPO
LCD中文、英文设定
Giant ElITE 33 10-40K工频机参数
Table1: 市电输入
| 型号 | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA |
| 额定容量 | 10KVA/8KW | 15KVA/12KW | 20KVA/16KW | 30KVA/24KW | 40KVA/32KW |
| 额定电压 | 3 x 380 / 400V (3Ph+ N) | ||||
| 额定频率 | 50Hz/60Hz | ||||
| 电压范围 | 165V~280V (Ph-N) / 285V~485V (Ph-Ph) | ||||
| 频率范围 | 46Hz~54Hz @50Hz; 56Hz~64Hz @60Hz | ||||
| 额定输入电流/单一相位 | 20A | 30A | 38A | 56A | 73A |
Table 2: 电池参数
| 型号 | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA |
| 电池节数 | 29/30/31/32 PCS (12V in series) | ||||
| 额定电压 | 348/360/372/384VDC(默认值348VDC) | ||||
| 充电 电流 |
默认值 10A; 最大值=容量(KW)/总电池电压(实时电压), ※ 最大电流不超过 40A |
默认值 10A; 最大值 40A; 满载最大电流 5A |
|||
| 浮充电压 | 13.5VDC / 单颗 (12V) | ||||
| 高压保护 | 15.0 VDC / 单颗 (12V) | ||||
Table 3: 逆变输出
| 型号 | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA |
| 输出波形 | 标准正弦波 | ||||
| 额定电压 | 220/230/240VAC (Ph + N) | ||||
| 误差 | ±1% (平衡负载) | ||||
| 额定频率 | 50/60 Hz ±1 % | ||||
| 电压谐波 | 线性负载<2%; PF 0.8 非线性负载<5% | ||||
| 过载能力 | 110%~150% 10min~60s; >160% 200ms | ||||
| 效率 | >90% | ||||
Table 4:静态旁路
| 型号 | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA |
| 额定电压 | 220 / 230 / 240VAC（Ph + N） | ||||
| 额定频率 | 50Hz/60Hz | ||||
| 电压范围 | 176V ~ 264V (Ph-N) / 304V ~ 456V (Ph-Ph) | ||||
| 频率范围 | 46Hz ~ 54Hz @50Hz; 56Hz ~ 64Hz @60Hz | ||||
| 转换时间 | 同步切换: 0ms | ||||
| 过载能力 | 150% ~ 180%: 1h ~ 300s; >180% ：300s | ||||
Table 5: ECO 旁路（默认关闭）
| 型号 | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA |
| 额定电压 | 220 / 230 / 240VAC（Ph + N） | ||||
| 额定频率 | 50Hz/60Hz | ||||
| 电压范围 | 176V ~ 264V (Ph-N) / 304V ~ 456V (Ph-Ph) | ||||
| 频率范围 | 48Hz ~ 52Hz @52Hz; 58Hz ~ 62Hz @60Hz | ||||
| 转换时间 | <10ms | ||||
Table 6: 环境参数
| 型号 | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA |
| 工作温度 范围 |
0°C ~ 55°C | ||||
| 存储温度 范围 |
-15ºC ~ 60ºC | ||||
| 海拔高度 |
0 ~ 1000m | ||||
| (当海拔超过 1000m，请参阅章节 3.1 降额说明) | |||||
| 湿度 | 5% ~ 95% 非凝露 | ||||
| IP 等级 | IP21 | ||||
| 冷却方式 | 强制风冷 | ||||
| 通信方式 | RS232, USB, 智能卡槽（Modbus and SNMP) | ||||
Table 7: 结构参数
| 型号 | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA |
| 深度 (mm) |
560 | 560 | 560 | 683 | 683 |
| 宽度 (mm) |
360 | 360 | 360 | 450 | 450 |
| 高度 (mm) |
900 | 900 | 900 | 1100 | 1100 |
| 净重量 (kg) |
108 | 130 | 146 | 220 | 256 |
