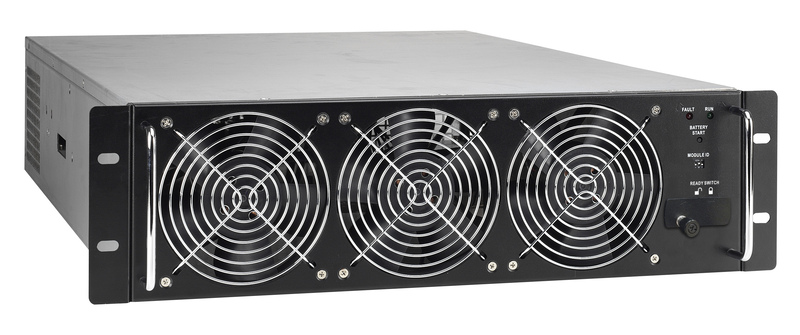

产品名称：模块机功率模块
产品信息：
- 在线双转换，提供高转换效率，最高可达94.5%；
- 输出功率因素 output PF = 1，（kva=kw）；
- 高拓展性；
- N+1 or N+R 并联冗余应用设计增加系统灵活性，系统稳定性和安全性；
- 内置旁路维护开关，便于维护；
- 可调式电池电压；
- 可调式充电电流；
- 模块化设计应用于电源模块，STS模块和电池模块，可降低维修费用；
- 充电电流可调，每个模块最大充电电流可达8A；
- 5.7"LCD图形化设计，显示更加直观清晰。
|
+power 30U-90 | +power 40U-120 | +power 30U-120 | +power 30U-180 | +power 42U-210 |
| 相位 | 3进3出 | ||||
| 机柜容量 | 90 KW | 120 KW | 120 KW 或 80 KW | 180 KW 或 120 KW | 210 KW |
| 电池模式 | 内建电池模块 | 外接电池组 | |||
| 电力模块容量 | 30KVA/30KW | 30KVA/30KW 或 20KVA/20KW | 30KVA/30KW | ||
| 可安装电力模块数量 | 3 | 4 | 4 | 6 | 7+1 |
| 可安装整组电池模块套数 | 3 | 5 | - | - | - |
| 输入 | |||||
| 额定电压 | 3 x 380VAC/400VAC/415VAC (3Ph+N) | ||||
| 电压笵围 | 100%负载 305 ~ 478 VAC ; <70%负载 208 ~ 304VAC | ||||
| 额定频率 | 50/60Hz (自动选择) | ||||
| 频率笵围 | 40Hz ~70Hz | ||||
| 输入功率因素 | 100%负载> 0.99 ; 50% 负载 >0.98 | ||||
| 电流谐波失眞 (THDi) | < 3% @ 100% 负载 | ||||
| 输出 | |||||
| 额定电压 | 3 x380VAC/400VAC/415VAC (3Ph+N) | ||||
| 电压稳定性(稳态) | ≦± 1% 典型值 (平衡负载) ; ≦± 2% 典型值 (不平衡负载) | ||||
| 电压稳定性(瞬态) | ≦± 5% 典型值 | ||||
| 额定频率 | 50/60Hz | ||||
| 频率笵围(同步笵围) | 46Hz ~ 54Hz 或 56Hz ~ 64Hz | ||||
| 过载能力 | 110% 60分钟, 120% 10分钟, 150% 60秒, >150% 200毫秒 | ||||
| 谐波失眞 | ≦ 1.5% THD (线性负载) ; ≦ 4% THD (非线性负载) | ||||
| 效率 | 最高可达 94.5% | ||||
| 电池 / 充电 | |||||
| 额定电压 | +/- 216V (12V x 36 颗) | ||||
| 最大电压 | +/- 240V (12V x 40 颗) | ||||
| 最低电压 | +/- 192V (12V x 32 颗) | ||||
| 浮充电压 | 2.25V / Cell | ||||
| 大充电压 | 2.35V / Cell | ||||
| 温度补偿 | 有 | ||||
| 最大充电电流 | 每个模块8A (用户可调) | ||||
| 物理性能 | |||||
| 机柜尺寸 (深*宽 *高)mm | 1100 x 600 x 1475 [30U] | 1100 x 600 x 2010 [42U] | 1100 x 600 x 1475 [30U] | 1100 x 600 x 1475 [30U] | 1100 x 600 x 2010 [42U] |
| 机柜净重 ( 公斤 ) | 675 | 932 | 335 或 333 | 437.5 或434.5 | 7 个模块: 514.5 8 个模块: 549.0 |
| 使用环境 | |||||
| 工作温度 | 0 ~ 40°C | ||||
| 相对湿度 | 0 ~ 95% 不结露 | ||||
| 高度*** | <1000m 额定功率 | ||||
| IP防护等级 | IP 20 | ||||
| 控制管理 | |||||
| RS-232/USB | 支持 Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix 和 MAC | ||||
| SNMP(可选择) | 电源管理支持SNMP管理与网络管理 | ||||
| 安规标准 | |||||
| 安规 | IEC/EN 60950-1; IEC/EN 62040-1 | ||||
| 电磁规笵 | IEC/EN 62040-2 Category C3 | ||||
