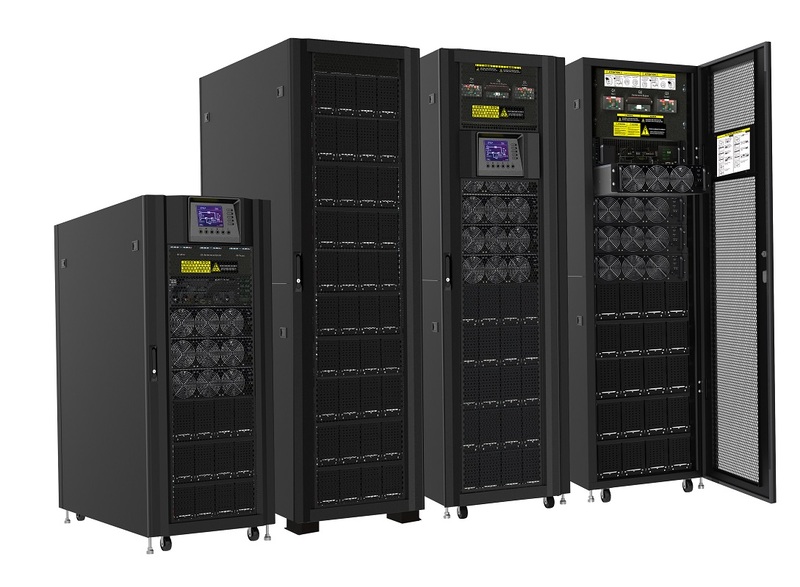

产品名称:模块化UPS

产品信息:
  1. 在线双转换,提供高转换效率
  2. 输出功率因素 output PF = 1,(kva=kw);
  3. 高拓展性;
  4. N+1 or N+R 并联冗余应用设计增加系统灵活性,系统稳定性和安全性;
  5. 内置旁路维护开关,便于维护;
  6. 可调式电池电压;
  7. 可调式充电电流;
  8. 模块化设计应用于电源模块,STS模块和电池模块,可降低维修费用;
  9. 充电电流可调,每个模块最大充电电流可达8A;
  10. 5.7"LCD图形化设计,显示更加直观清晰。

  • 详细介绍
  • 产品特点
  • 产品参数
产品名称:模块化UPS
产品信息:
  1. 在线双转换,提供高转换效率,最高可达94.5%;
  2. 输出功率因素 output PF = 1,(kva=kw);
  3. 高拓展性;
  4. N+1 or N+R 并联冗余应用设计增加系统灵活性,系统稳定性和安全性;
  5. 内置旁路维护开关,便于维护;
  6. 可调式电池电压;
  7. 可调式充电电流;
  8. 模块化设计应用于电源模块,STS模块和电池模块,可降低维修费用;
  9. 充电电流可调,每个模块最大充电电流可达8A;
  10. 5.7"LCD图形化设计,显示更加直观清晰。

型号  +power 30U-90  +power 40U-120  +power 30U-120  +power 30U-180  +power 42U-210
相位 3进3出
机柜容量 90 KW 120 KW 120 KW 或 80 KW 180 KW 或 120 KW 210 KW
电池模式 内建电池模块 外接电池组
电力模块容量 30KVA/30KW 30KVA/30KW 或 20KVA/20KW 30KVA/30KW
可安装电力模块数量 3 4 4 6 7+1
可安装整组电池模块套数  3 5 - - -
输入
额定电压 3 x 380VAC/400VAC/415VAC (3Ph+N)
电压笵围 100%负载 305 ~ 478 VAC ; <70%负载 208 ~ 304VAC
额定频率 50/60Hz (自动选择)
频率笵围 40Hz ~70Hz
输入功率因素 100%负载> 0.99 ; 50% 负载 >0.98
电流谐波失眞 (THDi) < 3% @ 100% 负载
输出
额定电压 3 x380VAC/400VAC/415VAC (3Ph+N)
电压稳定性(稳态) ≦± 1% 典型值 (平衡负载) ; ≦± 2% 典型值 (不平衡负载)
电压稳定性(瞬态) ≦± 5% 典型值
额定频率 50/60Hz
频率笵围(同步笵围) 46Hz ~ 54Hz 或 56Hz ~ 64Hz
过载能力 110% 60分钟, 120% 10分钟, 150% 60秒, >150% 200毫秒
谐波失眞 ≦ 1.5% THD (线性负载) ; ≦ 4% THD (非线性负载)
效率 最高可达 94.5%
电池 / 充电
额定电压 +/- 216V (12V x 36 颗)
最大电压 +/- 240V (12V x 40 颗)
最低电压 +/- 192V (12V x 32 颗)
浮充电压 2.25V / Cell
大充电压 2.35V / Cell
温度补偿
最大充电电流 每个模块8A (用户可调)
物理性能
机柜尺寸 (深*宽 *高)mm 1100 x 600 x 1475 [30U] 1100 x 600 x 2010 [42U] 1100 x 600 x 1475 [30U] 1100 x 600 x 1475 [30U] 1100 x 600 x 2010 [42U]
机柜净重 ( 公斤 ) 675 932 335 或 333 437.5 或434.5 7 个模块: 514.5
8 个模块: 549.0
使用环境
工作温度 0 ~ 40°C
相对湿度 0 ~ 95% 不结露
高度*** <1000m 额定功率
IP防护等级 IP 20
控制管理
RS-232/USB 支持 Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix 和 MAC
SNMP(可选择) 电源管理支持SNMP管理与网络管理
安规标准
安规 IEC/EN 60950-1; IEC/EN 62040-1
电磁规笵 IEC/EN 62040-2 Category C3
产品名称:模块化UPS
产品信息:
  1. 在线双转换,提供高转换效率,最高可达94.5%;
  2. 输出功率因素 output PF = 1,(kva=kw);
  3. 高拓展性;
  4. N+1 or N+R 并联冗余应用设计增加系统灵活性,系统稳定性和安全性;
  5. 内置旁路维护开关,便于维护;
  6. 可调式电池电压;
  7. 可调式充电电流;
  8. 模块化设计应用于电源模块,STS模块和电池模块,可降低维修费用;
  9. 充电电流可调,每个模块最大充电电流可达8A;
  10. 5.7"LCD图形化设计,显示更加直观清晰。
产品名称:模块化UPS
产品信息:
  1. 在线双转换,提供高转换效率,最高可达94.5%;
  2. 输出功率因素 output PF = 1,(kva=kw);
  3. 高拓展性;
  4. N+1 or N+R 并联冗余应用设计增加系统灵活性,系统稳定性和安全性;
  5. 内置旁路维护开关,便于维护;
  6. 可调式电池电压;
  7. 可调式充电电流;
  8. 模块化设计应用于电源模块,STS模块和电池模块,可降低维修费用;
  9. 充电电流可调,每个模块最大充电电流可达8A;
  10. 5.7"LCD图形化设计,显示更加直观清晰。

型号  +power 30U-90  +power 40U-120  +power 30U-120  +power 30U-180  +power 42U-210
相位 3进3出
机柜容量 90 KW 120 KW 120 KW 或 80 KW 180 KW 或 120 KW 210 KW
电池模式 内建电池模块 外接电池组
电力模块容量 30KVA/30KW 30KVA/30KW 或 20KVA/20KW 30KVA/30KW
可安装电力模块数量 3 4 4 6 7+1
可安装整组电池模块套数  3 5 - - -
输入
额定电压 3 x 380VAC/400VAC/415VAC (3Ph+N)
电压笵围 100%负载 305 ~ 478 VAC ; <70%负载 208 ~ 304VAC
额定频率 50/60Hz (自动选择)
频率笵围 40Hz ~70Hz
输入功率因素 100%负载> 0.99 ; 50% 负载 >0.98
电流谐波失眞 (THDi) < 3% @ 100% 负载
输出
额定电压 3 x380VAC/400VAC/415VAC (3Ph+N)
电压稳定性(稳态) ≦± 1% 典型值 (平衡负载) ; ≦± 2% 典型值 (不平衡负载)
电压稳定性(瞬态) ≦± 5% 典型值
额定频率 50/60Hz
频率笵围(同步笵围) 46Hz ~ 54Hz 或 56Hz ~ 64Hz
过载能力 110% 60分钟, 120% 10分钟, 150% 60秒, >150% 200毫秒
谐波失眞 ≦ 1.5% THD (线性负载) ; ≦ 4% THD (非线性负载)
效率 最高可达 94.5%
电池 / 充电
额定电压 +/- 216V (12V x 36 颗)
最大电压 +/- 240V (12V x 40 颗)
最低电压 +/- 192V (12V x 32 颗)
浮充电压 2.25V / Cell
大充电压 2.35V / Cell
温度补偿
最大充电电流 每个模块8A (用户可调)
物理性能
机柜尺寸 (深*宽 *高)mm 1100 x 600 x 1475 [30U] 1100 x 600 x 2010 [42U] 1100 x 600 x 1475 [30U] 1100 x 600 x 1475 [30U] 1100 x 600 x 2010 [42U]
机柜净重 ( 公斤 ) 675 932 335 或 333 437.5 或434.5 7 个模块: 514.5
8 个模块: 549.0
使用环境
工作温度 0 ~ 40°C
相对湿度 0 ~ 95% 不结露
高度*** <1000m 额定功率
IP防护等级 IP 20
控制管理
RS-232/USB 支持 Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix 和 MAC
SNMP(可选择) 电源管理支持SNMP管理与网络管理
安规标准
安规 IEC/EN 60950-1; IEC/EN 62040-1
电磁规笵 IEC/EN 62040-2 Category C3
