★根据应用选择充电电流，最大60A
★最多9台机组并机,可共用电池组
★交流电恢复时自动重启
★标配485通讯接口
3KVA/5KVA/6KV参数
市电模式规格
|
型号/额定输出功率 |
3KVA/3KW |
5KVA/5KW |
6KVA/5.1KW |
|
输入电压波形 |
正弦波(市电或发电机) |
||
|
额定输入电压 |
220Vac |
||
|
低压线路耗损 |
170Vac ±3V |
||
|
低压线路复原 |
180Vac ±3V |
||
|
高压线路耗损 |
255Vac ±3V |
||
|
高压线路复原 |
245Vac ±3V |
||
|
最大交流输入电压 |
300Vac |
||
|
额定输入频率 |
50Hz / 60Hz (自动侦测) |
||
|
低频率耗损 |
47.5 ± 1Hz |
||
|
低频率耗损复原 |
48 ± 1Hz |
||
|
高频率耗损 |
52.5 ± 1Hz |
||
|
高频率耗损复原 |
52 ± 1Hz |
||
|
功率因数 |
>0.98 |
||
|
输出短路保护 |
市电模式：断路器 电池模式：电子线路 |
||
|
效率（市电模式下） |
>97%（电阻性负载且电池充饱状态） |
||
|
转换时间* |
10ms 一般 |
||
*当机器在并联运作系统下，转换时间会比规格标示的时间长。
表2 逆变器规格
|
型号/额定输出功率 |
3KVA/3KW |
5KVA/5KW |
6KVA/5.1KW |
|
输出电压波形 |
正弦波 |
||
|
输出电压范围 |
220Vac ±5% |
||
|
输出频率 |
50Hz 或 60Hz |
||
|
峰值效率 |
90% |
||
|
过载保护 |
5秒@ ≥150%负载； 1分钟@ 125%~150% 负载；5分钟@ 110%~125% 负载； |
||
|
突波能力 |
2倍额定功率为5秒 |
||
|
额定直流输入电压 |
48.0Vdc |
||
|
冷启动电压 |
46.0Vdc |
||
|
低直流警告电压 @负载<20% @20%≤ 负载 <50% @负载≥50% |
44.0Vdc 42.8Vdc 40.4Vdc |
||
|
低直流警告返回电压 @负载<20% @20%≤ 负载 <50% @负载≥50% |
46.0Vdc 44.8Vdc 42.4Vdc |
||
|
低直流断开电压 @负载<20% @20%≤ 负载 <50% @负载≥50% |
42.0Vdc 40.8Vdc 38.4Vdc |
||
|
高直流恢复电压 |
58Vdc |
||
|
高直流断开电压 |
60Vdc |
||
|
无负载耗损电力 |
<50W |
||
|
节能模式耗损电力 |
<15W |
||
表3 充电器规格
|
市电充电模式 |
|||
|
型号/额定输出功率 |
3KVA/3KW |
5KVA/5KW |
6KVA/5.1KW |
|
充电电流（UPS） @额定输入电压 |
默设：30A； 最大：60A |
||
|
恒流充电电压 |
56.4Vdc |
||
|
浮充电压 |
54.0Vdc |
||
|

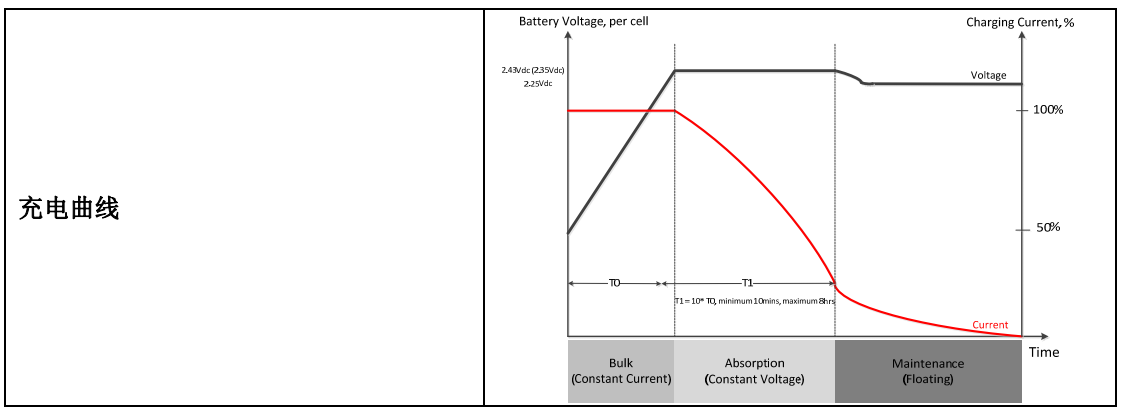

充电方式 |
3阶段 |
||
表4 一般规格
|
型号/额定输出功率 |
3KVA/3KW |
5KVA/5KW |
6KVA/5.1KW |
|
并联能力 |
有（最多9台机组并联） |
||
|
通讯 |
RS232 和USB |
||
|
安全认证 |
CE |
||
|
工作温度范围 |
0℃ to 40℃ |
||
|
贮存温度 |
-15℃ ~ 60℃ |
||
|
湿度 |
5%至95%相对湿度（非冷凝） |
||
|
尺寸（D*W*H）, mm |
400×438×86.3 |
||
|
净重/公斤（KG） |
8.7 |
9.2 |
9.2 |
