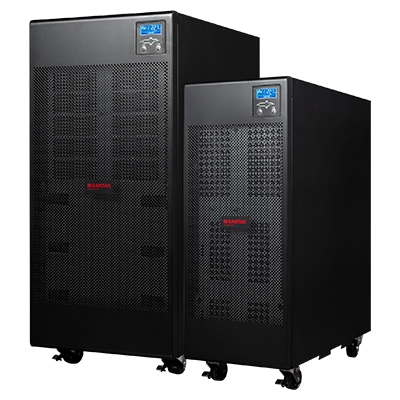

山特P系列UPS是专为中小型企业、政府、教育、银行等行业设计的一款高性能产品。P系列UPS采用双转换纯在线式架构，有效解决所有电源问题。效率可高达95%，节省运营成本。P系列UPS支持三相和单相输入，支持并机，采用先进的动态冗余扩容技术，便于后续容量和可靠性的扩展。P系列高度可靠，符合国际电工组织标准及国家标准，可为用户提供可靠、弹性、高效的供电保障。
产品特性
高可靠性 高性能
高性能纯双转换在线式UPS
• 真正双转换在线式UPS，零断电时间
• 全数字化控制，在超宽输入范围内提供高稳定度输出
输出功因高达0.9
• 实功功率多，带载能力强
• 相同负载情况下，余量大，系统可靠性高
认证
符合IEEE标准，符合欧盟环保标准
高效率
• P6-10KS 峰值效率接近95%，P 15/20KS峰值效率> 95%
• 在30%负载时，效率高达94%。 在较常用的负载段(30%到70%)具有高效率，节省大量运营成本
• 以10KS为例，每年可节约电费约3000RMB
高度可管理
LCD 显示
随时随地，UPS状态尽在掌握
多种通讯方式
• 支持USB/RS232 串行通讯， 支持HID Power device。即插即用，简单易用
• 标配智能卡槽，兼容多种监控方式：干节点、MODBUS、网络监控
• 随机附带监控软件支持主流虚拟化平台
标配维护旁路
提高可用性，保障业务运行
高度灵活 易扩展
3:1 / 1:1 Combo
• P 9KS-20KS机型，同时支持单相输入和三相输入。 便于仓储， 易于配置
• 可以根据用户配电灵活选择输入接线，同时无需考虑三相输出平衡问题
支持并联
• 可支持三台并联
• 并机组件易于安装
• 动态冗余和扩容
P 15/20KS支持正负电池
• 使用三相产品使用的正负电池结构，减少UPS本身干扰，提高UPS系统可靠性
• 并联时可支持共用电池组，节省初期投资
• 并联时也可选择独立电池组，提高系统可靠性
产品特性
高可靠性 高性能
高性能纯双转换在线式UPS
• 真正双转换在线式UPS，零断电时间
• 全数字化控制，在超宽输入范围内提供高稳定度输出
输出功因高达0.9
• 实功功率多，带载能力强
• 相同负载情况下，余量大，系统可靠性高
认证
符合IEEE标准，符合欧盟环保标准
高效率
• P6-10KS 峰值效率接近95%，P 15/20KS峰值效率> 95%
• 在30%负载时，效率高达94%。 在较常用的负载段(30%到70%)具有高效率，节省大量运营成本
• 以10KS为例，每年可节约电费约3000RMB
高度可管理
LCD 显示
随时随地，UPS状态尽在掌握
多种通讯方式
• 支持USB/RS232 串行通讯， 支持HID Power device。即插即用，简单易用
• 标配智能卡槽，兼容多种监控方式：干节点、MODBUS、网络监控
• 随机附带监控软件支持主流虚拟化平台
标配维护旁路
提高可用性，保障业务运行
高度灵活 易扩展
3:1 / 1:1 Combo
• P 9KS-20KS机型，同时支持单相输入和三相输入。 便于仓储， 易于配置
• 可以根据用户配电灵活选择输入接线，同时无需考虑三相输出平衡问题
支持并联
• 可支持三台并联
• 并机组件易于安装
• 动态冗余和扩容
P 15/20KS支持正负电池
• 使用三相产品使用的正负电池结构，减少UPS本身干扰，提高UPS系统可靠性
• 并联时可支持共用电池组，节省初期投资
• 并联时也可选择独立电池组，提高系统可靠性
规格参数表
| 规格参数 |
| 技术规格 |
6KS |
9KS |
10KS |
15KS |
20KS |
| 额定功率 |
6kVA/5.4kW |
9kVA/9kW |
10kVA/9kW |
15kVA/13.5kW |
20kVA/18kW |
| 输入输出模式 |
单进单出 |
单进单出& 三进单出 |
单进单出& 三进单出 |
单进单出& 三进单出 |
单进单出& 三进单出 |
| 电气特性 |
| 产品拓扑 |
在线式双转换 |
| 输入电压 |
220/230/240V |
| 输入电压范围 |
110-278V,176-276V 满功率运行 |
| 输出电压/ 输出失真度 |
220V/230V/240V ±2 %, THDU<3% |
| 输入频率范围 |
45Hz-66Hz,50/60Hz自适应 |
| 效率 |
Up to 95%（在线模式）, 97%（ECO 模式） |
| 短路电流 |
82A |
137A |
137A |
205A |
273A |
| 过载能力 |
105%-110% : 5min, 110%-130% : 1min, 130%-150% : 10s, >150% : 100ms |
| 并机 |
最大并机3 台（可选） |
| 电池电压 |
180VDC |
240VDC |
240VDC |
±240VDC |
±240VDC |
| 充电电流 |
4A |
4A |
4A |
4.4A |
4.4A |
| 电气连接 |
| 输入 |
端子台 |
端子台 |
端子台 |
端子台 |
端子台 |
| 输出 |
端子台 |
端子台 |
端子台 |
端子台 |
端子台 |
| 50% 和100% 负载时的典型放电时间* （min） |
| P-UPS+26AH 电池 |
50/19 |
37/14 |
37/14 |
55/21 |
38/15 |
| P-UPS + 38AH 电池 |
80/29 |
58/22 |
58/22 |
87/33 |
60/22 |
| P-UPS + 65AH 电池 |
168/63 |
124/47 |
124/47 |
185/71 |
126/48 |
| P-UPS + 100AH 电池 |
284/105 |
208/79 |
208/79 |
312/119 |
213/80 |
| 通讯 |
| 显示屏 |
液晶显示屏 |
| 通讯端口 |
1 USB + 1 RS232 |
| 可扩展插槽 |
1个（适用Network-MS 卡、ModBus-MS 卡或者Relay-MS 卡） |
| 软件 |
Intelligent Power Software |
| 运行环境，技术规范和标准 |
| 运行环境温度 |
0 to 40℃ |
| 噪声 |
<55dB |
| 安规 |
IEC/EN 62040-1 |
| EMC |
IEC/EN 62040-2 |
| 认证 |
CE |
| 物理参数 |
| UPS 尺寸(W*D*H, mm) |
262x613x708 |
350x706x815 |
| UPS 重量(kg) |
26.2 |
28.9 |
28.9 |
47.5 |
47.8 |
| 客户服务和支持 |
| 保固 |
UPS 整机保修2 年 |
* 放电时间可能随负载类型，环境温度的变化有所不同
