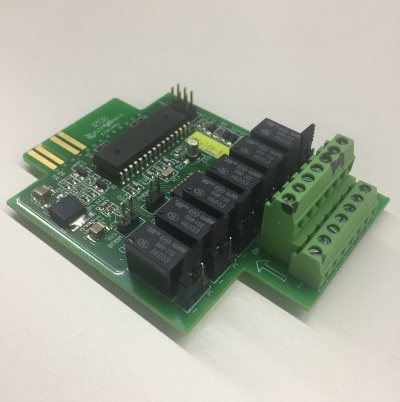

产品特性

为UPS外围监控提供干接点(dry-contact)界面，以接点讯号来反映UPS运行状态。

适用机型
• 适用于山特C1K（S）~3C20KS、RACK UPS；
注：山特3C3系列UPS皆内置AS400界面功能。

适用范围
• IBM服务器、 PC机、工作站等设备的应用。
• 工业设备自动控制及通讯的应用。
• 山特仅提供界面（干接点），用户自制应用程序

为UPS外围监控提供干接点(dry-contact)界面，以接点讯号来反映UPS运行状态。

AS-400干接点卡适用机种
有短卡智能卡槽的山特UPS

AS400卡仅提供干接点讯号,以下为卡片内零件所能承受规格参数的最大值
	参数（ Parameter)	Symbol	Max	Unit
二极管（Diode）	反向电压（Reverse Voltage)	VR	6	V
	正向电流 (Forward Current)	F	80	mA
	正向峰值电流(Peak Forward Curren)	IF(Peak)	1	A
继电器触点(Relay)	直流电压(DC Voltage)	VDC	24	V
继电器触点(Relay)	直流电流(DC Current)	IDC	1	A

脚位定义与说明
Pin	讯号定义 (Signal Definition)	原因(Cause)	I/O	短路帽跳法(Jump Cap)
9	UPS故障（UPS fault）	UPS故障	Out	NO：JP1 2-1
				NC：JP1 2-3
11	警示声响（Sound Alarm）	1. 市电异常	Out	NO：JP4 2-1
		2. UPS告警或故障
		3. 旁路供电
		4. AS400 通讯异常
		(开机15秒后,持续通讯异常灯闪烁）		NC：JP4 2-3
1,3,6,10	外部电源接地接地		In
12	远程关机	电池模式关机/UPS自测试（3-10s信号有效）	In	自测试：JP8 2-1
	Remote Shutdown/ UPS自测试（(UPS Test)）
8	干接点共点(Common)		In
13	Pin 14,12 对应接地
	（内部接地）	旁路供电	Out	NO: JP5 2-1
2	旁路供电(Bypass Active)			NO: JP5 2-3
4	电池低电位	电池低电位	Out	NO: JP2 2-1
	(Battery Low)			NO: JP2 2-3
5	UPS输出 (UPS ON)	UPS输出	Out	NO: JP4 2-1
				NO: JP4 2-3
7	市电异常	市电异常	Out	NO: JP6 2-1
	（Utility Failure）			NO: JP6 2-3
